利用Lamination Analysis进行半自动倾角拾取

已发表: 12/21/2020

在电成像测井资料地质解释中,拾取倾角是一项必不可少但比较耗时的工作。在Techlog软件中,Advanced Borehole Geology插件的Lamination Analysis提供了半自动倾角拾取的解决方案,可以帮助解释人员进行快速、准确地倾角拾取,使工作效率得到大幅提升。

1. Techlog 软件中,选项Geology—> Advanced Borehole Geology—> Lamination Analysis ,创建工作流。

2. 拖入成像数据集,输入数据中选择动态图像和刻度后的图像,默认参数运行。

20201221-1

3. 运行后自动弹出LogView界面,其中倾角道为空值。

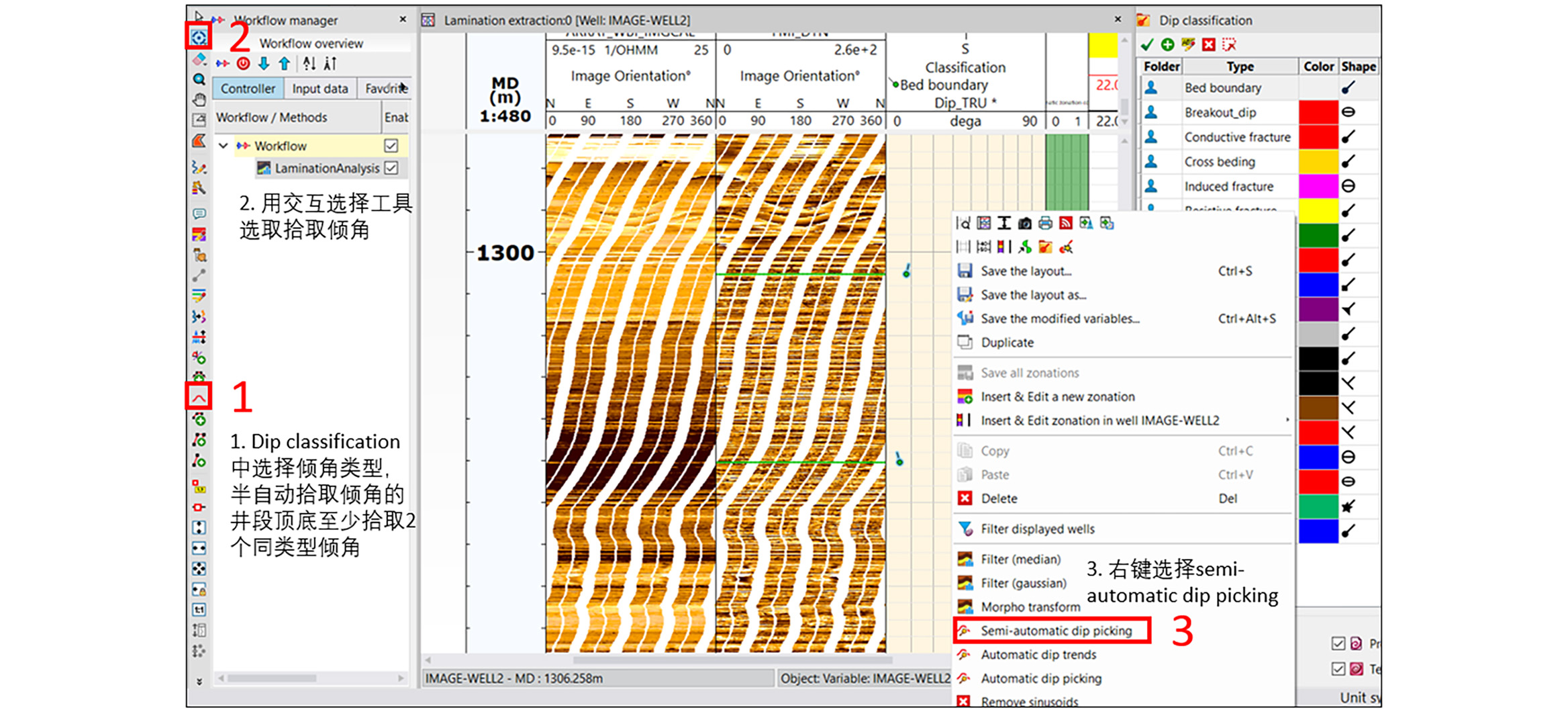

4. 按照下图分三步进行半自动倾角拾取:
(1)Dip classification中选择倾角类型,在要进行半自动拾取倾角的井段顶底至少拾取2个同类型倾角,倾角变化较大的位置最好拾取倾角加以控制。
(2)用交互选择工具选取拾取的倾角。
(3)右键选择semi-automatic dip picking。

20201221-2

5. 在LogView图中,以拾取的倾角为边界,自动拾取出相同类型倾角,结果只显示质量高于0.4的倾角。

20201221-3

6. 如果拾取不同类型的倾角,在dip classification中选择需要的倾角类型,重复步骤4即可。如图所示,在倾角变化较大的界面建议拾取倾角,以保证自动拾取的准确性。

7. 检查结果,如果一些倾角拾取与图像明显不符,则需要删除倾角,重新在局部深度定义顶底倾角,再次运行,直到结果满意为止。

20201221-4
